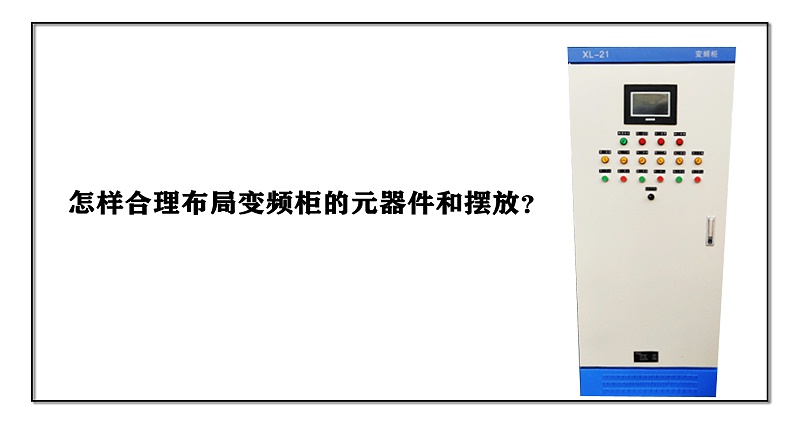

因?yàn)樽冾l器是應用SPWM造成仿真模擬的正弦波形數據信號，是髙速電源開關的電子元器件，因而造成了很多的輻射源、干擾、傳輸?shù)入姎庠O(shè)備環境污染。因而在設計方案生產制造變頻柜時采用必需、有效的元器件布局和擺放是十分關鍵的。下面我們來了解怎樣合理布局變頻柜的元器件和擺放。

變頻柜變頻器接線標準：

1. 信號線與動力線務必分開布線：應用模擬量輸入數據信號開展遠程控制控制變頻器時，為了更好地降低模擬量輸入受來源于變頻器和其他機器設備的干擾，請將控制變頻器的信號線與弱電控制回路（主回 路及順控控制回路）分離布線。間距應在三十厘米之上。即便在控制柜里，一樣要維持那樣的接線標準。該數據信號與變頻器中間的控制回線路不可超出五十米。
2. 信號線與動力線務必分開置放在不一樣的金屬材料管路或是金屬波紋管內部：聯接PLC和變頻器的信號線如果不置放在金屬材料管路內，非常容易遭受變頻器和外圍設備的干擾；另外因?yàn)樽冾l器無內嵌的串聯電抗器，因此 變頻器的鍵入和輸出級驅動力線對外界會造成很強的干擾，因而置放信號線的金屬軟管或金屬波紋管一直要拓寬到變頻器的控制接線端子處，以確保信號線與驅動力線的完全分離。

1) 模擬量輸入控制信號線應應用多股絞線屏蔽電纜，電纜線規格為0.75mm2。在接線時一定要留意，電纜線剝線要盡量的短（5-7mm上下），另外對剝線之后的屏蔽掉層要用絕緣膠帶包起來，以避免 屏蔽電纜與其他機器設備觸碰引進干擾。

2) 為了更好地提升接線的簡單性和穩定性，強烈推薦信號線上應用過線棒接線端子。

變頻器的運作和有關主要參數的設定：

變頻器的設置主要參數多，每一個參數均有一定的挑選范疇，應用中經常碰到因某些基本參數不善，造成變頻器不可以一切正常工作中的狀況。

1. 控制方法：即速率控制、轉矩控制、PID控制或別的方法。采用控制方法后，一般要依據控制精密度，務必開展靜態數據或動態性識別。
2. 運作頻率：即電機運作的較少轉速比，電機在低轉速比下運作時，其排熱特性很差，電機長期運作在低轉速比下，會造成電機損壞。并且低速檔時，其電纜線中的電流量也會擴大，也會造成電纜線發燙。
3. 最大運作頻率：一般的變頻器較大 頻率到60Hz，有的甚至到400 Hz，高頻將使電機高速運行，這對一般電機而言，其滾動軸承不可以長期的超量定轉速比運作，電機的電機轉子是不是能承擔那樣的向心力。
4. 載波通信頻率：載波通信頻率設定的越高其高次諧波份量越大，這和電纜線的長短，電機發燙，電纜線發燙變頻器發燙等要素是息息相關的。
5. 電機主要參數：變頻器在主要參數中設置電機的輸出功率、電流量、工作電壓、轉速比、較大 頻率，這種主要參數能夠 從電機出廠銘牌中立即獲得。
6. 跳頻：在某一頻率點上，有可能會產生共振原理，尤其在全部設備較為高時；在控制制冷壓縮機時，要防止制冷壓縮機的低頻振蕩點。
