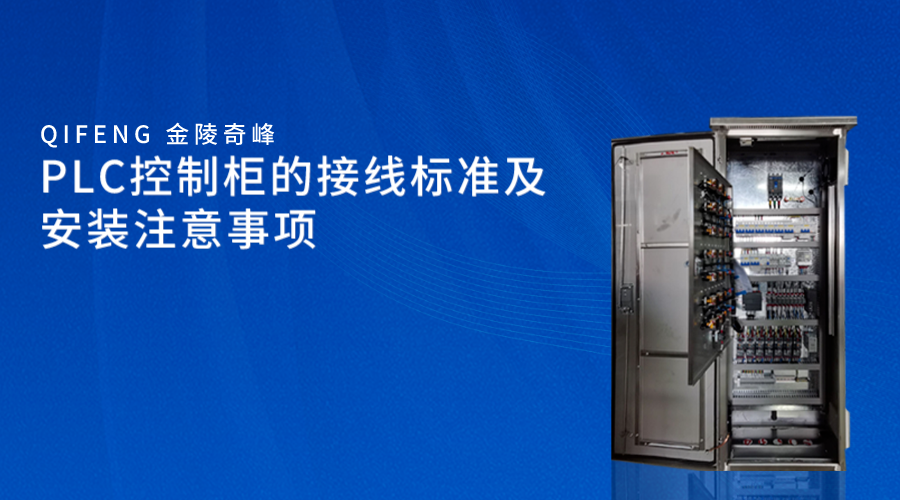

PLC控制柜是指由PLC（可編程邏輯控制器）控制的電氣設備集中放置在一個機柜內的控制系統。它通過PLC來實現工業生產過程的自動化控制，具有可靠性、操作方便等特點。那么PLC控制柜的接線標準有哪些？在安裝中，又需要注意哪些事項呢？江蘇奇峰電氣制造有限公司，是一家專注于PLC控制柜的生產廠家。下面奇峰小編帶你一起來了解PLC控制柜的接線標準及安裝注意事項。

PLC控制柜的6大接線標準：

1. PLC的電源應取電壓相對穩定的干線或從變電站母線引出的專用線，以保證PLC的電壓質量。

2. 電源線用雙絞線，其截面積不應小于2平方毫米。此外，CPU和I/0負載應盡可能采用獨立的電源供電。

3. 電源噪聲過大時，應接上隔離變壓器，防止噪聲干擾進入可編程序控制器。

4. 采用隔離變壓器和低通濾波器時，電網電壓先經過隔離變壓器，然后在可編程序控制器中引入低通濾波器。變壓器采用雙屏蔽隔離技術，二次側屏蔽層接在中性線上，隔離外界電源的干擾。

5. 為了防止電網的浪涌過電壓進入PLC，壓敏電阻、浪涌吸收器等可以連接到可編程序控制器的交流輸入端，而這些電子元器件與可編程序控制器的接地端應分別接地。

6. 柜內PLC與電源線的距離應大于20mm。

PLC控制柜的5大安裝注意事項：

1. 安裝環境。

溫度不應低于0°C，并高于55°C。比如，不要放在大火爐旁邊，也不要放在冰箱里。還要注意防潮、防腐、防震，遠離高壓線，特別是6KV以上的高壓線。

2. 電源和接地。

布線時不要將電源線、電源線和控制線捆綁在一起。特別是電源，需要與控制信號線保持0.5米以上的距離。現場如有大功率電焊機等易產生大量干擾波的電器，需要加設隔離變壓器，變壓器鐵芯需要可靠接地。

3. 輸出端子。

PLC輸出端需要與吸收二極管連接，以防止負載接觸器線圈斷開時產生的高壓破壞PLC晶體管。

4. 輸入端子。

只有當每個輸入端子與公共部分COM連接時，輸入才有效。但是，需要特別注意的是，輸入公共部分不能與輸出公共部分COM連接。

5. PLC控制柜調試。

PLC控制柜安裝好后，需要進行調試。調試中出現問題時，需要及時解決，否則PLC將發生故障。
