plc控制柜14個尺寸標準

返回列表 來源: 金陵奇峰 發布日期: 2022.02.09
0

金陵奇峰專注于plc控制柜的廠家,十多年來專注生產、研發、定制及銷售于一體企業。plc控制柜是由一個或多個低壓開關設備和相關控制、測量、信號、保護和調節設備的組合應由制造商連接,以完成內部電氣和機械連接,并與結構部件組裝。plc控制柜標準尺寸將根據用戶提供的參數制造,以便用戶正確使用。那么,基本尺寸標準是什么?讓我們跟隨奇峰小編來看看。

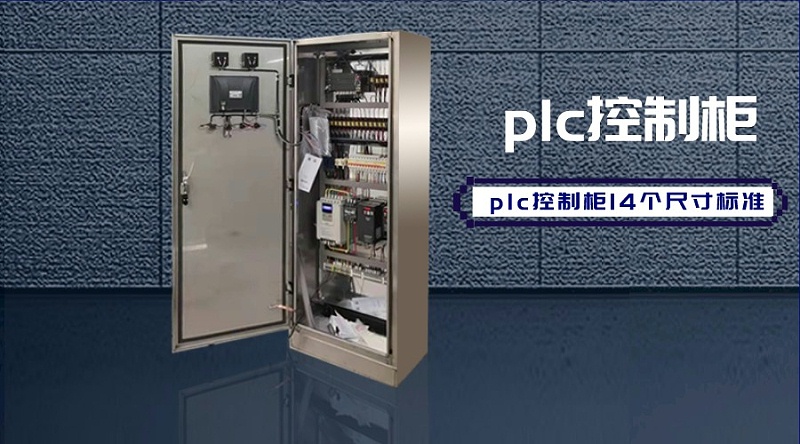

plc控制柜14個尺寸標準

plc控制柜尺寸標準:

1、plc控制柜側門、前門、后門為2.0mm厚冷軋鋼板,兩側為1.5mm厚冷軋鋼板;

2、打開控制柜前后門,設計前門玻璃窗#40;玻璃窗設計用于觀察PLC及柜內主要設備的工作狀態,使得門體的整體外觀,多個控制柜的門控柜應保持不變后門是雙門。

3、柜體底部距柜體底部100mm,蓋板分前后兩部分。每塊蓋板兩側線槽附近設置200mm*100mm的出風口。蓋板應為2.0 mm厚的鋼板,帶有加強筋;

4、控制柜內的設備部件前后安裝,即雙面豎梁結構。前后立梁間隙為100mm,前立梁表面與前門間隙為300mm,后立梁與后門間隙為400mm;

5、排氣扇安裝在控制柜頂部的中部,熒光管安裝在機柜前后,熒光管安裝在儀表柜的后部;

6、機柜兩側靠近機柜側板的垂直橫向凹槽應靠近側板,以使得機柜內的凈空間;

7、PLC控制柜中的S7-300400基板安裝在隔緣橡膠板上,基板與機柜隔緣;

8、PLC機柜的部件及其他部件應符合安裝圖;

9、機柜中的接線是根據本文設計的。機柜內的短路端子應短路。柜內接線;多股銅芯軟電線;電纜的規格應嚴格符合布線規范;

10、根據控制盤和PLC控制柜內電氣元件的安裝尺寸,設計電氣控制柜內的安裝支架,并標出安裝孔或焊接螺栓的尺寸,或注明匹配方法;

11、根據安裝、調整和維護方便的要求設計開門方式;

12、為了便于控制柜內電器的良好通風散熱,應在箱體的適當位置設計通風孔或槽;

13、為了便于移動,有需要在箱子底部設計吊鉤、抽屜柜、變頻柜、吊孔、扶手和活動輪

14、根據盤盒內各電氣元件的尺寸確定整體尺寸和結構方式。

用戶應向廠家提供所需PLC控制柜的準確參數數據,以避免廠家提供的成品不能滿足自己的工作需要,影響使用,同時也帶來許多不需要的麻煩。
