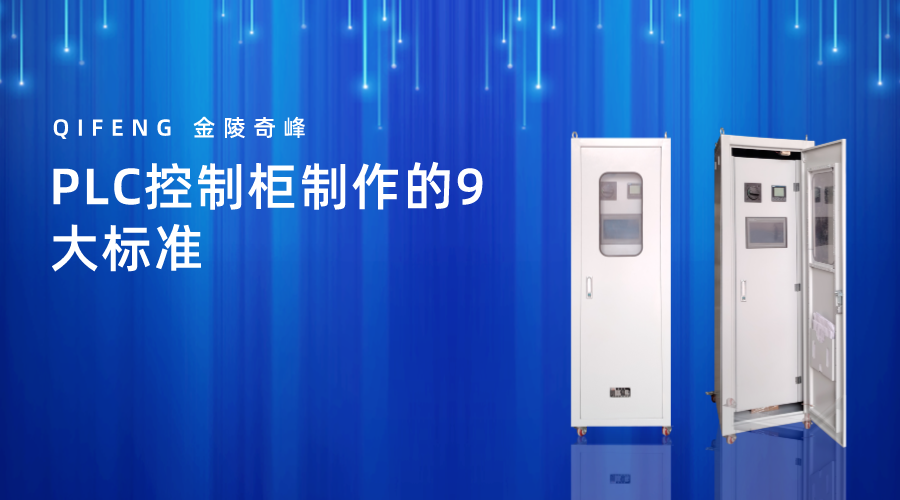

PLC控制柜是一種可編程控制柜。控制柜是指能控制電機和開關的一套完整的控制柜，有過載、短路、缺相保護等保護功能，可完成設備自動化和過程自動化控制，實現網絡功能，具有性能穩定、可擴展性強、抗干擾性強等特點。下面跟隨奇峰小編一起了解PLC控制柜制作的9大標準。

PLC控制柜制作的9大標準：

1. PLC控制柜及前后門的側面采用2.0mm厚冷軋鋼板，兩側采用1.5mm厚冷軋鋼板。

2. PLC控制柜可前后開啟。前門設計有玻璃窗（通過玻璃窗可觀察PLC及柜內設備的工作狀態，保證門的整體美觀。幾個控制柜的門要相同），后門是一個雙開門。

3. 柜體下部設有距底部100mm的蓋板。蓋板分為前后兩部分，每個蓋板靠近線槽兩側均設有200mm*100mm的出線孔。蓋板應為2.0mm厚鋼板，并加鋼帶加強。

4. 控制柜內的設備部件安裝采用從前到后的排列方式，采用雙面垂直梁結構。前后豎梁之間的距離為100mm，前縱梁到前門的間隙為300mm，從后縱梁到后門的間隙為400mm。

5. PLC控制柜頂部中心安裝抽風機，照明日光燈管安裝在前后柜上，照明日光燈管安裝在后面的儀表柜頂部。

6. 靠近機柜側板的機柜兩側的垂直線槽應靠近側板，以保證機柜內部有效的空間。

7. PLC柜內的S7-300/400底板安裝在絕緣膠木板上，底板與柜體絕緣。

8. PLC柜內的元器件及其他部件（有柜內布置圖）需要按安裝圖的要求進行安裝。

9. 機柜內的布線是根據圖紙設計的。機柜內的短路端子應進行短路。柜內配線（多股銅芯軟線）的規格按照配線規定執行。
