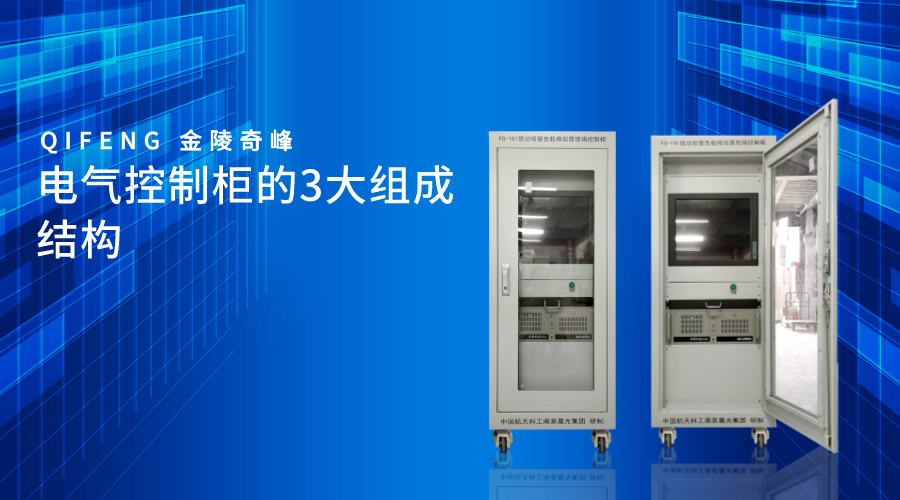

電氣控制柜常見的3大組成結構分別是：一次電路及其部件、二次回路及其元件、機柜及其附件。那么這三種組成結構的含義是什么？其中又包括哪些內容呢？江蘇奇峰電氣制造有限公司，是一家集研發、生產、銷售以及售后服務為一體的生產廠家。公司一直著重一電氣控制柜的生產與制造。下面奇峰小編帶你一起了解電氣控制柜的3大組成結構。

電氣控制柜的3大組成結構：

1. 一次電路及其部件。

一次電路也叫主電路，它是電力從電源輸送到負載時電流所經過的電路，也就是說，一次電路是直接連接到交流電網電源的電路。一次設備相互連接，形成用于發電、輸電、配電或其它控制的電氣線路，稱為一次回路或一次接線系統。

初級電路一般工作在高電壓、大電流的工作狀態。一次回路電源一般為220V及以上交流電源。主要功能是控制被控對象的電源，從而實現對被控對象的控制。

包括：

1）電源的通斷（開關）控制，即被控設備的啟?？刂疲约罢彰麟娐返耐〝嗫刂?。

2）控制電源電壓的高低，即被控對象的控制速度、亮度、強度等。

3) 電源電流的大小控制，即被控對象的對電壓、功率、熱量等的控制。

4）電源電流的方向控制，即控制被控電動機的方向。

5）控制電源頻率，即被控對象控制速度、亮度、強度等。

6）功率相的控制，即控制被控電動機的方向。

2. 二次回路及其元件。

二次回路又稱控制回路或輔助回路，是對主回路進行控制、保護、監視和測量的回路。

二次回路中的各種裝置稱為二次裝置，它包括各種控制開關（如按鈕等）、繼電器、線圈及接觸器的輔助觸點、信號燈、測量?jī)x表、PLC等。由相互連接的二次設備組成的對一次設備進行監視、控制、調節和保護的電氣回路稱為二次回路或二次接線，包括控制系統、信號系統、監控系統、繼電保護和自動化系統等。

如，在電力系統中，由變壓器二次側繞組組成的電路、測量和監控儀表、繼電器、自動裝置等。貫通式控制電纜用于控制、保護、調整、測量和監測一次回路中的各種參數和參數。各部件的工作狀況，以及用于監視測量?jī)x表、控制操作信號、繼電保護和自動裝置等。

3. 機柜及其附件。

機箱機柜的作用有4個方面。

1) 機柜為電源、一次設備、二次設備和輔助設備提供了空間，而這些部件通過機柜內部的支撐、支架、各種螺絲或卡子等連接件牢固地固定在機柜內部，電氣控制設備的各種電器、元件、電纜等組合在一起，負載在一起，形成一個密集的整體。

2) 機柜堅固的外殼保護了一次設備、二次設備、電源及附屬設備?？煞缐?、防水、撞擊和防塵，同時還能起到防止電磁干擾和輻射的作用，并能屏蔽電磁輻射。

3) 機柜還提供了很多簡單易用的面板開關指示燈等，讓操作者更方便地操縱電氣控制設備或觀察電氣控制設備的運行情況。便于設備美觀設計和安裝，便于日后維護和操作，防止觸電和小動物或昆蟲破壞電氣控制設備，保證了操作人員的人身防護。

4）安裝板。安裝板也是電氣控制設備的一個組成部分。電氣控制設備中的一次設備比較大，一般安裝在機柜框架上。

5）接線端子。接線端子用于實現電氣柜內外可靠的電氣連接，便于維護。
