江蘇奇峰電氣制造有限公司專注生產電氣控制柜廠家，公司位于江蘇省南京市江寧區，工廠面積1800平方。是集研發、定制、生產及銷售于于一體企業。提供電氣控制系統定制服務。配套案例1000多家。今天奇峰小編電氣控制柜布線的16個要求。

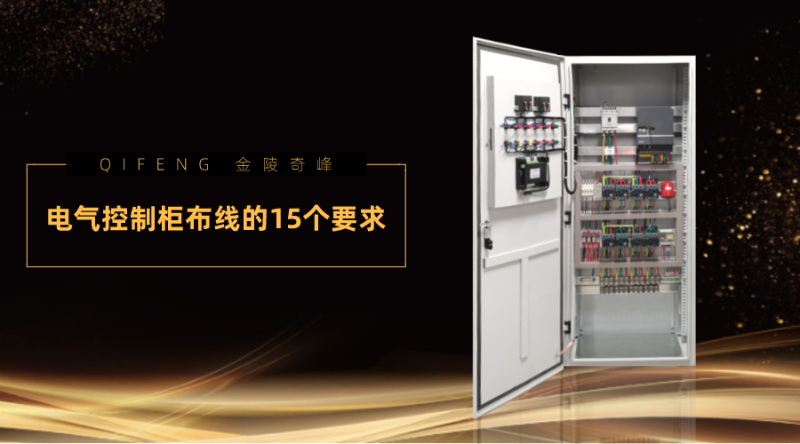

電氣控制柜布線的16個要求:

1、根據電氣原理圖進行施工，并正確連接。

2、二次線的連接；包括螺栓連接、進入式、焊接等；導線應牢固可靠，線束應橫平豎直，配置牢固，層次清晰、整齊、美觀。同一合同中同一型號、規格的控制柜元件的安裝位置和接線方式應一致。

3、采用線束時，固定線束應水平、垂直布置，并綁扎固定。綁扎間距不大于100mm，水平線束固定間距不大于300mm，垂直線束固定間距不大于0mm。配電柜。

4、同一列設備的線號讀數方向應盡可能一致。慣例是從左到右，從下到上，從內到外。

5、二次線截面積要求：?jiǎn)喂蓪?dǎo)線不小于1.5mm2，多股導線不小于1.0mm2，弱電回路不小于0.5mm2，電流回路不小于2.5mm2，保護接地線不小于2.5mm。

6、在次級電路連接線的中間不應有連接器，并且連接器只能位于設備。

7、的接線端子或接線端子帶上。每個電氣元件有許多觸點，允許連接2根電線。一般情況下，每個端子的連接點不應使用兩根電線連接。在特殊情況下，如果需要連接兩根電線，連接應可靠。開關柜。

8、二次線應遠離電弧元件，且不得妨礙電器的操作。

9、電流表與分流器之間的接線不得穿過端子，導線長度不得高過3M。

10、電流電路應通過測試端子。

11、連接至測量?jī)x器。多股導線末端應增加冷壓端子。橫截面積小于1m的單股導線㎡ 在弱電電路中，應采用錫焊或其他合適的方法連接。12。二次線不應通過母線相位至相位。

13、回拉彈簧端子連接：1、41；硬線剝皮長度：約10mm；2&＃41; 軟導線應套在線鼻子上，并在進入端子前壓緊。注意銅芯不得露出線鼻，并應壓實；3&＃41; 將導線進入端子端口，直到感覺導線已進入底部，且上部不應露出銅。

14、連接屏蔽電纜并將屏蔽線擰緊至約16 mm的長度；將導線和護罩與導線鼻子壓在一起；壓線折回到隔緣導線的外層上；屏蔽線采用單端接地。

16、用熱縮管固定電線連接。
