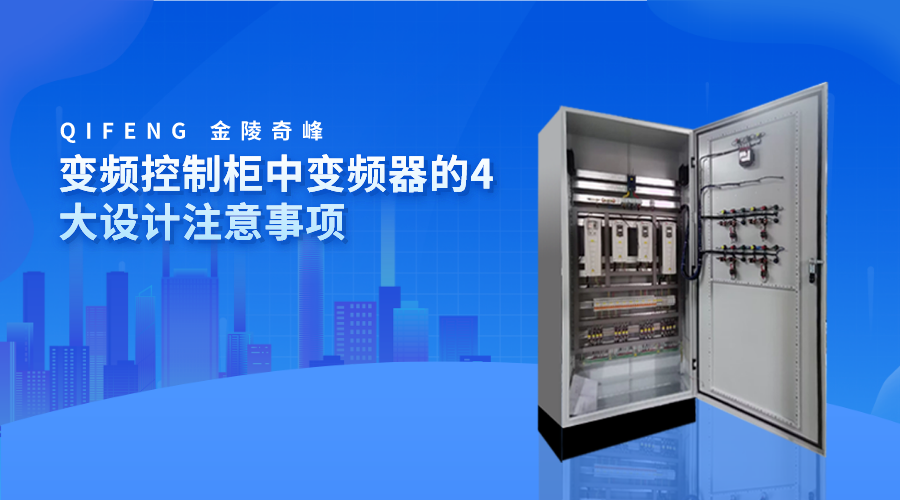

變頻器是變頻控制柜柜中的主要元器件，主要用于調節點擊功率，改變電機的運行狀況，從而達到省電。在設計變頻控制柜時應該注意變頻器的哪些事項呢？江蘇奇峰電氣制造有限公司，是一家集研發、生產、銷售以及售后服務為一體的生產廠家，成立至今已有16年的生產經驗。公司有屬于自己的工程團隊和生產車間。下面奇峰小編帶你一起了解變頻控制柜中變頻器的設計注意事項。

變頻控制柜中變頻器的4大設計注意事項：

一、散熱問題。

變頻器的熱量是由內部損耗產生的。了保證變頻器正常可靠的運行，需要對變頻器進行散熱，我們通常用風扇來散熱。

二、電磁干擾問題。

（1） 變頻器運行過程中由于整流和變頻，在周圍產生了大量的干擾電磁波。這些高頻電磁波對附近的儀器儀表有一定的干擾，會產生高次諧波。這些高次諧波會通過供電回路進入整個供電網絡，從而影響其他儀表。當變頻器的功率占整個系統的百分之25以上，就要考慮控制電源的抗干擾措施。

（2）當系統中有高頻沖擊負載時，如電焊機和電鍍電源，變頻器本身也會因干擾而受到保護，因此要考慮整個系統的電能質量。

三、防護問題需要注意以下幾點。

（1）防水防結露：如果變頻器放置在現場，應注意變頻器柜上方無管法蘭或其它滲漏，變頻器附近不應有濺水?，F(xiàn)場機柜的防護等級應達到IP43以上。

（2）防塵：進風口應設置防塵網，阻止絮狀雜物進入。防塵網應設計成可拆卸的，以便于清潔和維護。

（3）防腐蝕氣體：這種情況在化工行業比較常見。這時，變頻柜可在控制室內放置。

四、 變頻器接線規范信號線和電源線需要分開布線。

（1）模擬控制信號線應采用雙絞絞屏蔽線，導線規格為0.75mm2。布線時要注意，被剝除的電纜應盡可能短（約5—7 mm），同時將剝除后的屏蔽層用絕緣帶包好，以防止屏蔽線與其它設備接觸而產生干擾。

（2）為了改變布線的簡單性和可靠性，建議在信號線上采用壓接桿端子。
