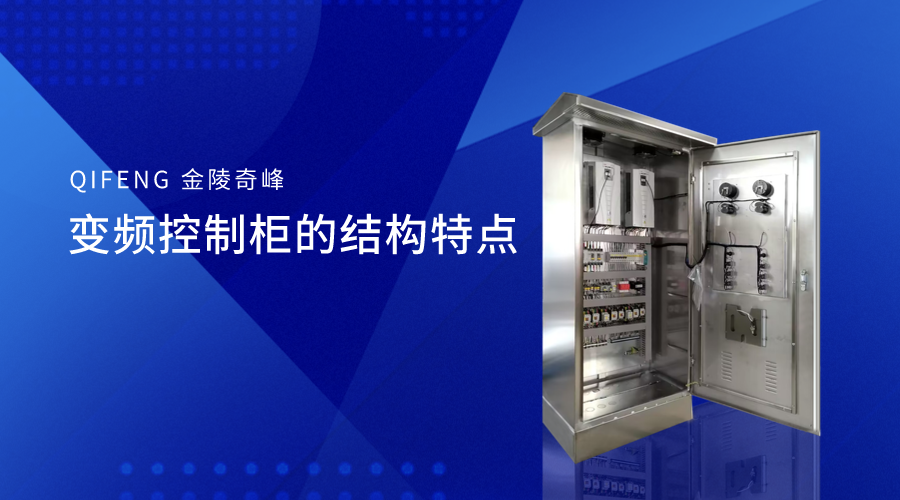

在現代工業控制系統中，變頻控制柜已成為不可缺少的一部分，集變頻技術、電氣控制、數據處理等多重技術于一體，為工業設備的自動化、智能化提供強有力的支持。下面跟隨奇峰小編一起了解變頻控制柜的結構特點。

變頻控制柜的結構特點：

1.電源輸入

變頻控制柜的電源輸入部分負責接收外部電源，通常為三相交流電源。該部分將對電源進行濾波和穩定，為后續電路提供穩定的電源。

2.整流電路

整流電路將輸入的交流電源轉換成直流電源，為逆變器提供工作電源。整流電路通常采用不可控整流橋或可控整流橋。

3.變頻器電路

變頻器電路是變頻控制柜的核心部分。它負責將直流電源轉換為交流電源，并可調節其頻率。逆變電路由多個IGBT絕緣柵雙極晶體管組成，通過改變IGBT的開關狀態來調節輸出電壓的波形和頻率。

4.控制電路

控制電路是變頻器的指揮中心。負責接收外部控制信號，根據設定的算法和參數控制變頻器，實現對電機的速度調節。控制電路通常包括微處理器、數字信號處理器，模擬電路等。

5.輸出濾波

輸出濾波部分用于減少逆變器輸出的諧波成分，提升輸出電壓的波形質量。濾波器通常使用LC濾波器或線濾波器。

6.保護電路

保護電路用于檢測和處理各種異常情況，如過流、過壓、欠壓等。有異常情況發生時，保護電路會立即關閉，并發出報警信號，以保證設備和人員的防護。

7.人機界面

為了便于用戶操作和監控，變頻控制柜通常配有液晶顯示屏和操作按鈕等人機界面設備。戶可以通過這些設備對運行狀態進行檢查、參數設置、進行故障診斷等操作。
